shell编程基础实验报告

源码地址：https://github.com/NevermindZZT/letter-shell

1 Letter shell简介

熟悉Linux的朋友的都知道，shell包裹在内核之外的人机交互界面，用于用户和内核之间打交道的功能，类似于windows CMD。 通过Shell将输入的命令与内核通讯，好让内核可以控制硬件开正确无误的操作工作。Shell有着不同的分类，比如Bourne shell（sh），Korn shell（ksh）、C shell （csh）、Bourne-again shell（bash）、tcsh。其中最常用的有csh和bash。Shell本身是一个用C语言编写的程序，它是用户使用Unix/Linux的桥梁，用户的大部分工作都是通过Shell完成的。

然而在嵌入式中，由于资源有限，自然很少使用shell，但随着MCU的资源越来越丰富，一些适用于嵌入式的shell工具也就问世了，本问将要介绍的是Letter shell，Letter shell是一个体积极小的嵌入式shell，当前最新版本是3.X。

Letter shell有如下功能：

• 命令自动补全，使用TAB键补全命令
• 命令帮助，使用help 显示命令帮助
• 帮助补全，输入命令后双击TAB键补全命令帮助指令
• 快捷键，支持使用CTRL+A~Z组合按键直接调用函数
• shell变量，支持在shell中查看和修改变量值，支持变量作为命令参数
• 登录密码，支持在shell中使用登录密码，支持超时自动锁定

2 Letter shell移植

Shell是一个命令行交互式形式存在，那最常规的就是使用MCU的串口资源了，当然也可使用USB模拟的虚拟串口。

Letter shell的移植比较简单，既然需要占用串口资源，那么首先要准备一个裸机工程，该工程需要事先串口的收发，关于串口的实现请参看逼着文章：

标准库：https://bruceou.blog.csdn.net/article/details/79341769

HAL库：https://bruceou.blog.csdn.net/article/details/109190370

笔者本文以标准库为例讲解。

1.复制源码

首先下载letter-shell，然后在工程中新建Letter_shell目录，将letter-shell目录下的src的文件复制到工程目录Middlewares/Letter_shell中。

2.新建接口文件

在工程用户目录下新建shell_port.c和shell_port.h文件，当然也可以放在User目录。

3.配置工程

打开Keil，添加相应的文件。

然后添加相应的头文件路径。

接下来就是实现Letter shell的收发。

发送代码如下：

/** * @brief 用户shell写 * * @param data 数据 */ void userShellWrite(char data) { USART_SendData(USART1, (uint8_t) data); /* 等待发送完毕 */ while (USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET); }

接收采用中断的方式，代码如下：

/** * @brief This function handles USART1 Handler. * @param None * @retval None */ void USART1_IRQHandler(void) { uint8_t ch; //接收中断缓冲 if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET) { ch = USART_ReceiveData(USART1); //ch = USART1->DR; //调用shell处理数据的接口 shellHandler(&shell, ch); } }

还需要实现Letter shell初始化接口。

/** * @brief 用户shell初始化 * */ void userShellInit(void) { shell.write = userShellWrite; shellInit(&shell, shellBuffer, 512); }

最后在主函数中初始化即可。

/** * @brief mian * @param None * @retval int */ int main(void) { /* 配置SysTick 为10us中断一次 */ SysTick_Init(); /* USART1 配置模式为 115200 8-N-1，中断接收 */ USART1_Config(); userShellInit(); for(;;) { Delay_ms(50); } }

好了，这就移植完成了，编译、下载，连接串口1，使用xshell等工具，打印信息如下：

很简单吧。

3 Letter shell应用

3.1 Letter shell宏定义

在开发Letter shell应用前，需要知道Letter shell的宏定义，其宏定义在shell_cfg.h文件。

define __SHELL_CFG_H__ /** * @brief 是否使用默认shell任务while循环，使能宏`SHELL_USING_TASK`后此宏有意义 * 使能此宏，则`shellTask()`函数会一直循环读取输入，一般使用操作系统建立shell * 任务时使能此宏，关闭此宏的情况下，一般适用于无操作系统，在主循环中调用`shellTask()` */ define SHELL_USING_CMD_EXPORT 1 /** * @brief 是否使用shell伴生对象 * 一些扩展的组件(文件系统支持，日志工具等)需要使用伴生对象 */ define SHELL_SUPPORT_END_LINE 0 /** * @brief 是否在输出命令列表中列出用户 */ define SHELL_HELP_LIST_VAR 0 /** * @brief 是否在输出命令列表中列出按键 */ define SHELL_HELP_SHOW_PERMISSION 1 /** * @brief 使用LF作为命令行回车触发 * 可以和SHELL_ENTER_CR同时开启 */ define SHELL_ENTER_CR 1 /** * @brief 使用CRLF作为命令行回车触发 * 不可以和SHELL_ENTER_LF或SHELL_ENTER_CR同时开启 */ define SHELL_EXEC_UNDEF_FUNC 0 /** * @brief shell命令参数最大数量 * 包含命令名在内，超过8个参数并且使用了参数自动转换的情况下，需要修改源码 */ define SHELL_HISTORY_MAX_NUMBER 5 /** * @brief 双击间隔(ms) * 使能宏`SHELL_LONG_HELP`后此宏生效，定义双击tab补全help的时间间隔 */ define SHELL_MAX_NUMBER 5 /** * @brief shell格式化输出的缓冲大小 * 为0时不使用shell格式化输出 */ define SHELL_SCAN_BUFFER 0 /** * @brief 获取系统时间(ms) * 定义此宏为获取系统Tick，如`HAL_GetTick()` * @note 此宏不定义时无法使用双击tab补全命令help，无法使用shell超时锁定 */ define SHELL_MALLOC(size) 0 /** * @brief shell内存释放 * shell本身不需要此接口，若使用shell伴生对象，需要进行定义 */ define SHELL_SHOW_INFO 1 /** * @brief 是否在登录后清除命令行 */ define SHELL_DEFAULT_USER "letter" /** * @brief shell默认用户密码 * 若默认用户不需要密码，设为"" */ 34;" /** * @brief shell自动锁定超时 * shell当前用户密码有效的时候生效，超时后会自动重新锁定shell * 设置为0时关闭自动锁定功能，时间单位为`SHELL_GET_TICK()`单位 * @note 使用超时锁定必须保证`SHELL_GET_TICK()`有效 */ endif

shell_cfg.h文件已经注释了，笔者就不再赘述了。

3.2 Letter shell内置命令

在 Letter shell中默认内置了一些 shell命令，在 shell中输入 help 后回车或者直接按下 Tab 键，就可以打印当前系统支持的所有命令。

按下 Tab 键后可以列出当前支持的所有命令。以下为按下 Tab 键后打印出来的当前支持的所有显示Letter shell中的命令，左边是命令名称，右边是关于命令的描述：

• 自定义 shell命令

自定义的 shell命令，可以在 shell模式下被运行，将一个命令导出到 shell模式可以使用如下宏接口：

SHELL_EXPORT_CMD(_attr, _name, _func, _desc)

原型如下：

_name; \ const char shellDesc_name = #_desc; \ const ShellCommand \ shellCommand_name SECTION("shellCommand") = \ { \ .attr.value = _attr, \ .data.cmd.name = shellCmd_name, \ .data.cmd.function = (int (*)())_func, \ .data.cmd.desc = shellDesc_name \ }

导出无参数命令时，函数的入参为 void，示例如下：

void hello(void) { printf("hello letter shell!\n"); } //导出到命令列表里 SHELL_EXPORT_CMD(SHELL_CMD_PERMISSION(0)|SHELL_CMD_TYPE(SHELL_TYPE_CMD_FUNC), hello, hello, hello);

系统运行起来后，在 shell控制台按 tab 键可以看到导出的命令,运行 hello 命令，运行结果如下所示：

导出有参数的命令时，还可传入参数。导出有参数命令示例如下：

void parameter_test (int num, char *str) { printf("parameter test: num = %d, str = %s !\r\n", num, str); } //导出到命令列表里 SHELL_EXPORT_CMD(SHELL_CMD_PERMISSION(0)|SHELL_CMD_TYPE(SHELL_TYPE_CMD_FUNC), parameter_test, parameter_test, parameter test);

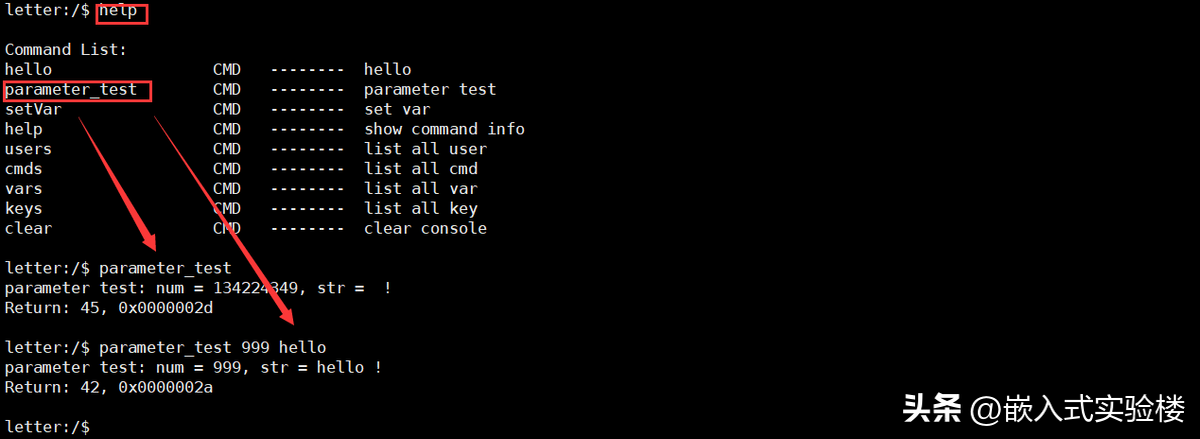

系统运行起来后，在 shell控制台按 tab 键可以看到导出的命令，运行parameter_test命令，运行结果如下所示：

值得注意的是，命令参数的最大个数在中shell_cfg.h配置，默认最大是8，但是命令占了一个参数，因此用户可用的应该是7个。

/** * @brief shell命令参数最大数量 * 包含命令名在内，超过8个参数并且使用了参数自动转换的情况下，需要修改源码 */ #define SHELL_PARAMETER_MAX_NUMBER 8

Letter shell不仅可以使用命令的方式运行程序，还可像Linux的终端一样，还能通过上下键能选择历史命令，历史命令的个数默认最大为5个。

/** * @brief 历史命令记录数量 */ #define SHELL_HISTORY_MAX_NUMBER 5

非常的方便，Letter shell很强大，还有很多功能可玩，本文先讲到这里，后面再深入讲解Letter shell的设计思想。
