2，数据库设计
2.1 数据库设计简介

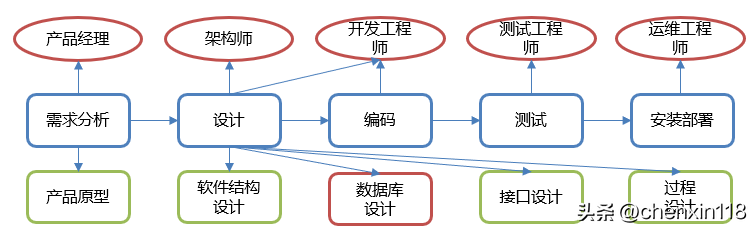

- 软件的研发步骤
- 数据库设计概念
- 数据库设计就是根据业务系统的具体需求，结合我们所选用的DBMS，为这个业务系统构造出最优的数据存储模型。
- 建立数据库中的表结构以及表与表之间的关联关系的过程。
- 有哪些表？表里有哪些字段？表和表之间有什么关系？
- 数据库设计的步骤
- 需求分析（数据是什么? 数据具有哪些属性? 数据与属性的特点是什么）
- 逻辑分析（通过ER图对数据库进行逻辑建模，不需要考虑我们所选用的数据库管理系统）
- 如下图就是ER(Entity/Relation)图：
- 物理设计（根据数据库自身的特点把逻辑设计转换为物理设计）
- 维护设计（1.对新的需求进行建表；2.表优化）
- 表关系
- 一对一
- 如：用户 和 用户详情
- 一对一关系多用于表拆分，将一个实体中经常使用的字段放一张表，不经常使用的字段放另一张表，用于提升查询性能
- 上图左边是用户的详细信息，而我们真正在展示用户信息时最长用的则是上图右边红框所示，所以我们会将详细信息查分成两周那个表。
- 一对多
- 如：部门 和 员工
- 一个部门对应多个员工，一个员工对应一个部门。如下图：
- 多对多
- 如：商品 和 订单

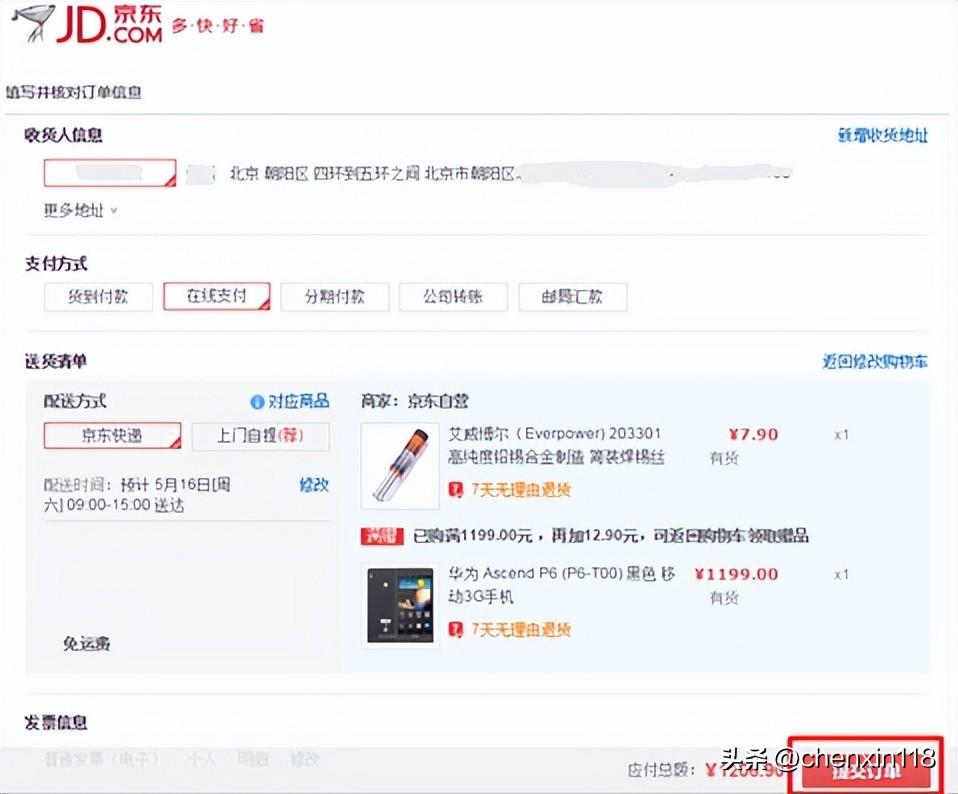

- 一个商品对应多个订单，一个订单包含多个商品。如下图：
2.2 表关系(一对多)
- 一对多
- 如：部门 和 员工
- 一个部门对应多个员工，一个员工对应一个部门。
- 实现方式
- 在多的一方建立外键，指向一的一方的主键
- 案例
- 我们还是以 员工表 和 部门表 举例:
- 经过分析发现，员工表属于多的一方，而部门表属于一的一方，此时我们会在员工表中添加一列（dep_id），指向于部门表的主键（id）：
- 建表语句如下：
- — 删除表
DROP TABLE IF EXISTS tb_emp;
DROP TABLE IF EXISTS tb_dept;
— 部门表
CREATE TABLE tb_dept(
id int primary key auto_increment,
dep_name varchar(20),
addr varchar(20)
);
— 员工表
CREATE TABLE tb_emp(
id int primary key auto_increment,
name varchar(20),
age int,
dep_id int,
— 添加外键 dep_id,关联 dept 表的id主键
CONSTRAINT fk_emp_dept FOREIGN KEY(dep_id) REFERENCES tb_dept(id)
);
- 查看表结构模型图：
2.3 表关系(多对多)
- 多对多
- 如：商品 和 订单
- 一个商品对应多个订单，一个订单包含多个商品
- 实现方式
- 建立第三张中间表，中间表至少包含两个外键，分别关联两方主键
- 案例
- 我们以 订单表 和 商品表 举例：

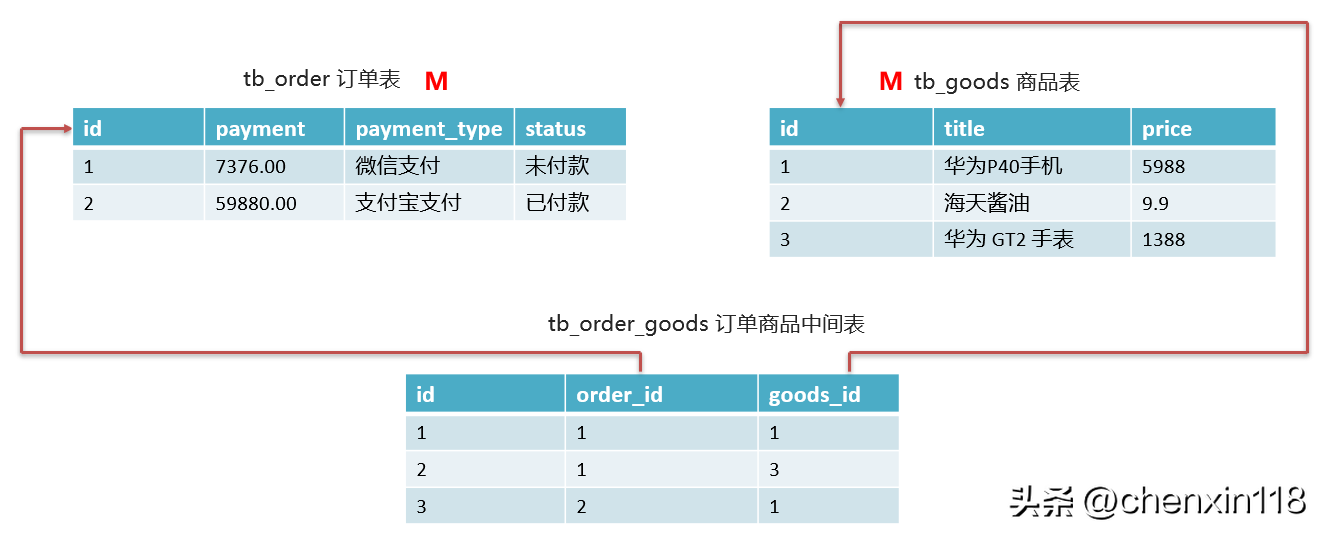

- 经过分析发现，订单表和商品表都属于多的一方，此时需要创建一个中间表，在中间表中添加订单表的外键和商品表的外键指向两张表的主键：
- 建表语句如下：
- — 删除表
DROP TABLE IF EXISTS tb_order_goods;
DROP TABLE IF EXISTS tb_order;
DROP TABLE IF EXISTS tb_goods;
— 订单表
CREATE TABLE tb_order(
id int primary key auto_increment,
payment double(10,2),
payment_type TINYINT,
status TINYINT
);
— 商品表
CREATE TABLE tb_goods(
id int primary key auto_increment,
title varchar(100),
price double(10,2)
);
— 订单商品中间表
CREATE TABLE tb_order_goods(
id int primary key auto_increment,
order_id int,
goods_id int,
count int
);
— 建完表后，添加外键
alter table tb_order_goods add CONSTRAINT fk_order_id FOREIGN key(order_id) REFERENCES tb_order(id);
alter table tb_order_goods add CONSTRAINT fk_goods_id FOREIGN key(goods_id) REFERENCES tb_goods(id);
- 查看表结构模型图：
2.4 表关系(一对一)
- 一对一
- 如：用户 和 用户详情
- 一对一关系多用于表拆分，将一个实体中经常使用的字段放一张表，不经常使用的字段放另一张表，用于提升查询性能
- 实现方式
- 在任意一方加入外键，关联另一方主键，并且设置外键为唯一(UNIQUE)
- 案例
- 我们以 用户表 举例：
- 而在真正使用过程中发现 id、photo、nickname、age、gender 字段比较常用，此时就可以将这张表查分成两张表。
建表语句如下：
create table tb_user_desc ( id int primary key auto_increment, city varchar(20), edu varchar(10), income int, status char(2), des varchar(100) ); create table tb_user ( id int primary key auto_increment, photo varchar(100), nickname varchar(50), age int, gender char(1), desc_id int unique, -- 添加外键 CONSTRAINT fk_user_desc FOREIGN KEY(desc_id) REFERENCES tb_user_desc(id) );

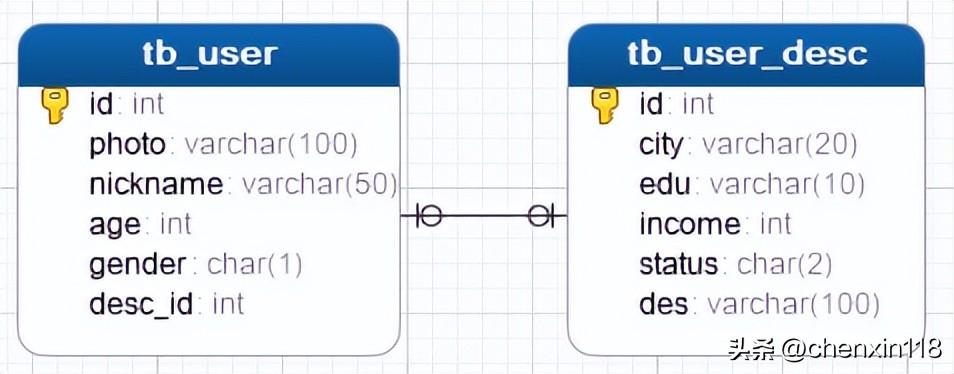

查看表结构模型图：
2.5 数据库设计案例

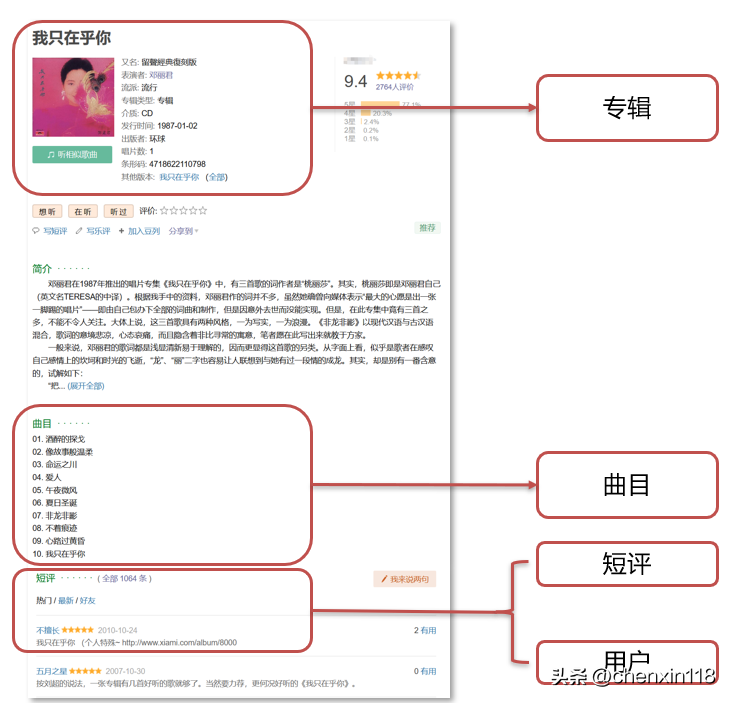

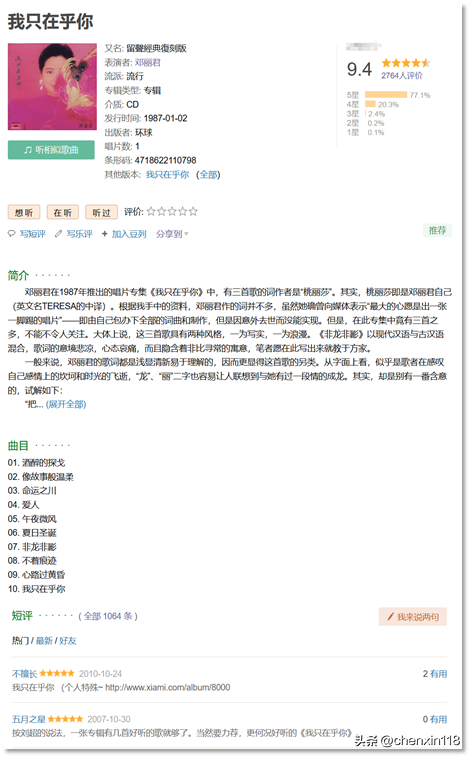

根据下图设计表及表和表之间的关系：
经过分析，我们分为 专辑表 曲目表 短评表 用户表 4张表。
一个专辑可以有多个曲目，一个曲目只能属于某一张专辑，所以专辑表和曲目表的关系是一对多。
一个专辑可以被多个用户进行评论，一个用户可以对多个专辑进行评论，所以专辑表和用户表的关系是 多对多。
一个用户可以发多个短评，一个短评只能是某一个人发的，所以用户表和短评表的关系是 一对多。
