这个练习题用CAD直线、圆、圆角、修剪等多个命令操作完成，主要是要知道多个CAD命令的结合使用过程，那么所用的操作软件为CAD梦想画图

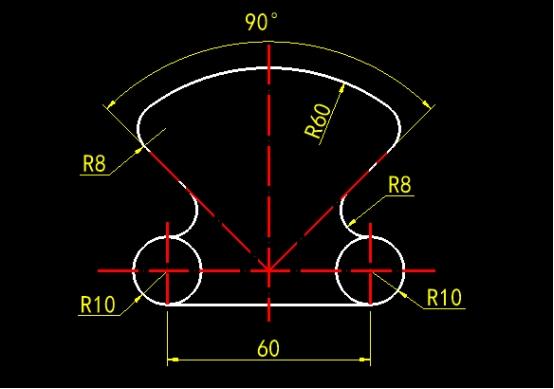

目标图形
绘制过程：

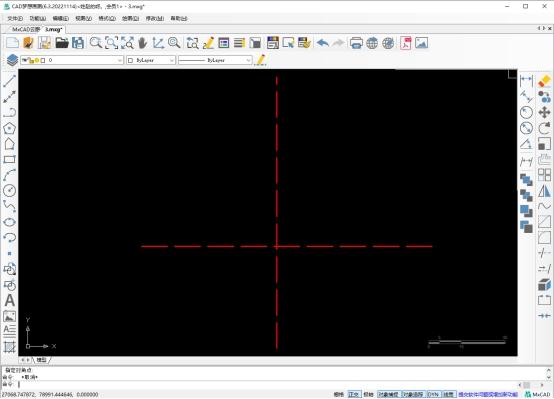

1.使用CAD直线命令：L绘制一条水平直线与一条垂直直线，并且将线型与颜色修改为辅助线样式。
2.使用CAD偏移命令：OFFSET将垂直线段分别左右偏移30个单位与水平线段相交与A、B两点。
3.使用CAD圆：C以A、B两点为圆心画两个半径为10的圆。

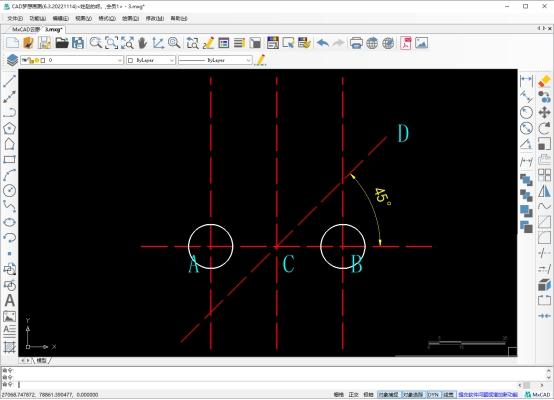

4. 使用CAD旋转：RO，选择对象为水平线段，旋转的基点为C点，先复制一个再输入旋转角度45，得到一条角度为45度的斜线D。
命令提示如下：
命令: _Rotation
选择旋转对象
选择对象:
选择对象:
指定基点:
指定旋转角度，或 [复制(C)/参照(R)]: C
旋转后自动复制 .
指定旋转角度，或 [复制(C)/参照(R)]: 45
5.再次使用CAD旋转：RO，选择对象为斜线D，旋转的基点还是为C点，先复制一个再输入旋转角度90，得到一条角度为90度的斜线E
命令提示：
命令: _Rotation
选择旋转对象
选择对象:
选择对象:
指定基点:
指定旋转角度，或 [复制(C)/参照(R)]: C
旋转后自动复制 .
指定旋转角度，或 [复制(C)/参照(R)]: 90
