1.硬件原理

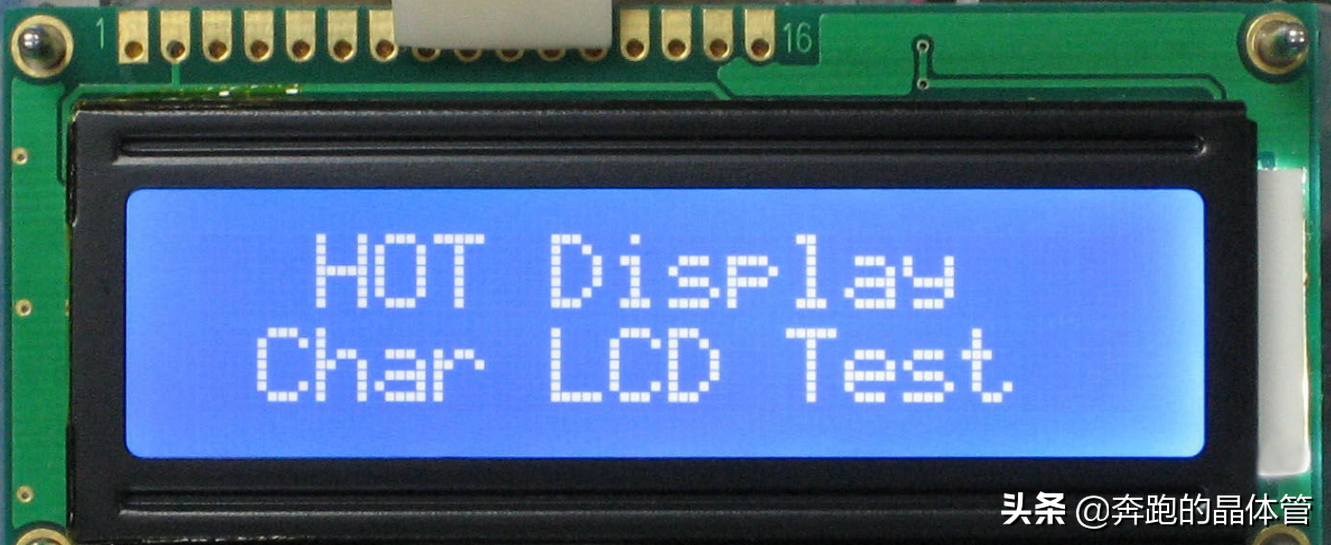

液晶屏的使用还是挺多的电子设备上用到的，最常见的就是电脑，手机，电视，还有小家电上。本次实验讲解用arduino来驱动1602液晶屏。1602液晶屏是一种字符型液晶，它的主控芯片是HD44780或者其它兼容芯片，可以显示数字，字母和符号，但是不能显示汉字，因为上面的点阵是5×7排列的，显示一个汉字至少需要8×6的点阵才可以显示出来。
下面介绍一下1602的管脚，VCC和GND分别连接arduino的5V和GND脚，VL脚为液晶对比度调整端，接正电源时对比度最弱，接地时对比度最高，一般串联10K的电位器调整对比度。RS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器。
RW为读写信号线，高电平(1)时进行读操作，EN脚为使能(enable)端,高电平（1）时读取信息，负跳变时执行指令。D0-D7是数据管脚，传输数据用。

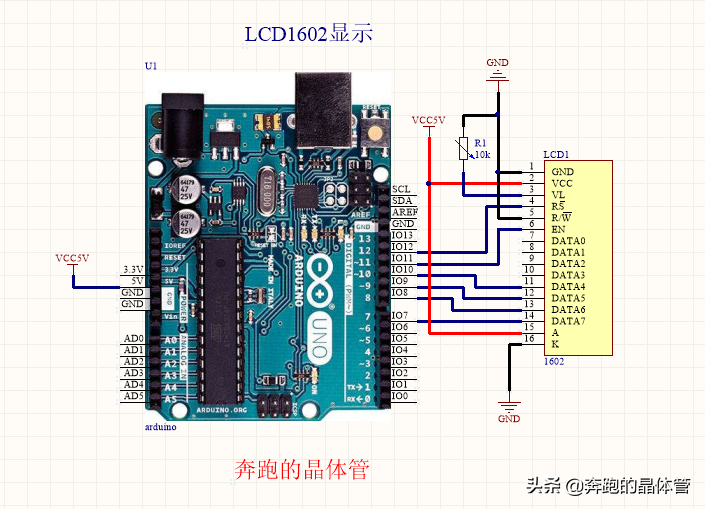

本次1602的接法是高4位数据线的接法，这样可以节省IO，具体硬件连接请看原理图；
2.程序解读
算法描述：
驱动LCD1602用的是库函数的方法，arduino的好处就是集成了众多外设的库函数，可以包含进去直接调用。如需要在LCD上显示字符，直接调用lcd.print()函数即可。用arduino驱动LCD1602相对于51或STM32来说，是明显方便了许多。51或者STM32是需要写驱动的代码的，驱动代码没有封装在他们的IDE里，不能直接调用。所以想显示哪些信息，只需要看官方公布的函数库调用即可。详细用到哪些函数，请看下面代码。
代码解读：
其实用库函数的最大好处，就是看起来代码量很上，简洁易懂。
#include <LiquidCrystal.h> //函数定义LiquidCrystal(rs, enable, d4, d5, d6, d7) LiquidCrystal lcd(12, 11, 10, 9, 8, 7);//设置接口 void setup() { //显示器的宽度16，高度2 lcd.begin(16,2); lcd.clear(); //清屏 delay(1000); //延时1000ms } void loop () { //设置光标位置为第0行第1个位置 lcd.setCursor(0, 0) ; //使屏幕显示文字 lcd.print(“Arduino-LCD1602”); //设置光标位置为第1行第1个位置 lcd.setCursor(0, 1) ; //使屏幕显示文字 lcd.print(“Arduino-LCD1602”); //延时0.1秒，也就是1602的刷新速度是0.1s delay(100); }

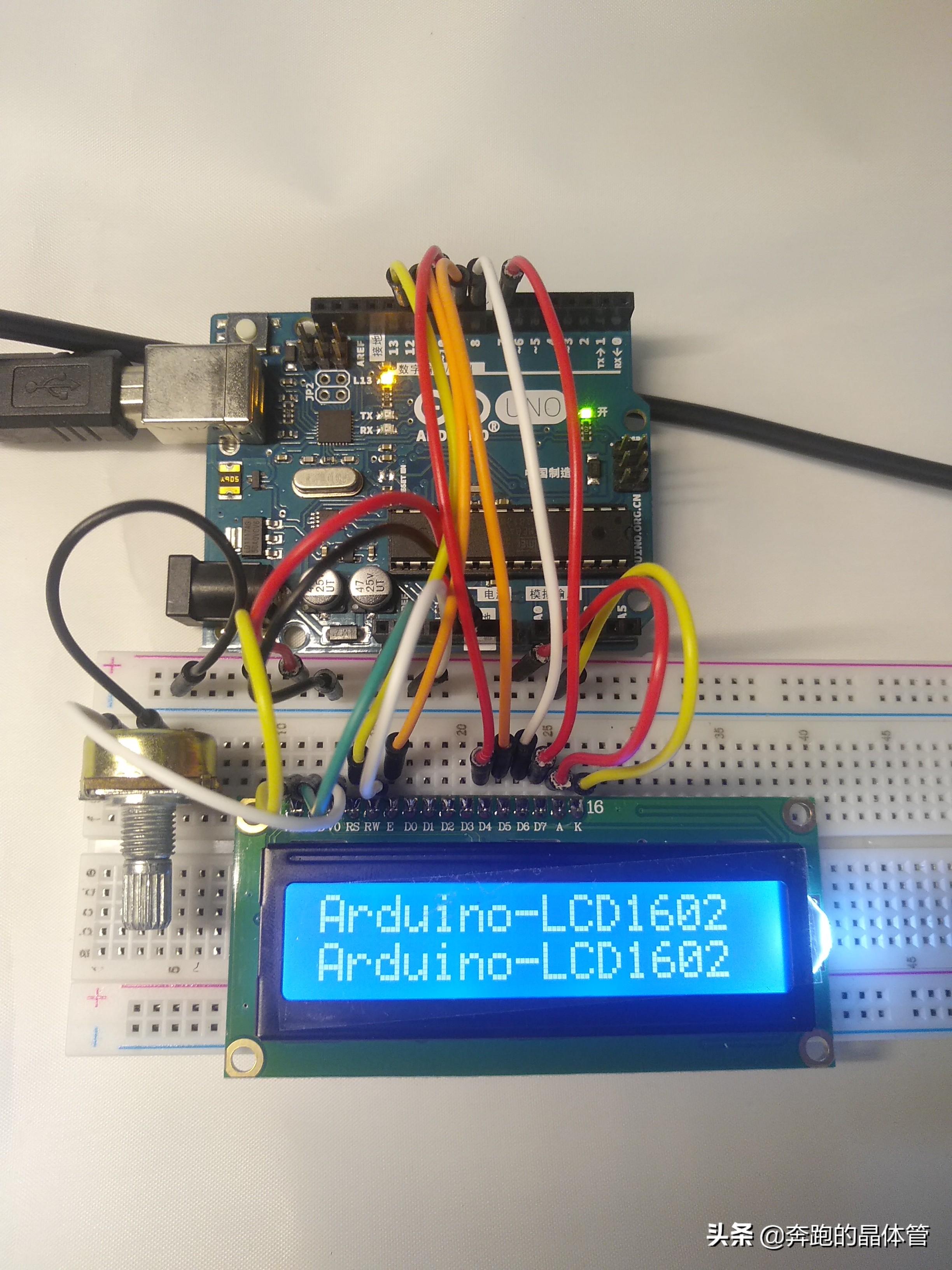

3.实物效果
按照原理图连接好了之后，烧写程序可以看到成功驱动了LCD1602，若看不到显示的信息，则需要调节一下电位器，使显示调到合适的对比度。以后做开发需要显示信息都可以1602来显示了，相比串口监视器显示，更方便直观。
怎么样，朋友们学会了吗?你们想看用arduino做哪些实验呢，欢迎留言？
