SolidWorks工程图关于图纸与图纸格式有一些基本的概念。我们先来了解这些基本概念，知道了这些基本概念，后面的内容就好做多了。大楼框架建立起来了，砌墙，门窗安装还算个事吗？就是这个道理。下面就来说说这些基本的概念。
一、什么是图纸？什么是图纸格式？
1、图纸：图纸就是一张实际空白的纸，我们可以在纸上放置视图、尺寸、注解。但是这些也不是随便放的，图纸有图纸的属性，所以放置的东西要听从图纸属性的指挥。图纸属性包括零件名称、图形比例、投影类型、纸张大小等等。投影类型为“标准三视图”，投影选择第一视角或第三视角。第一视角通常用于欧洲。第三视角通常用于美国。
工程图中可以添加很多工程图纸，有些类似于Excel表格。添加的图纸显示。
2、图纸格式：图纸格式包括边框、标题栏和必要的文字。图纸格式依附于图纸上，我们可以对图纸格式进行编辑。在一张图纸上，可以出现两个格式
在编辑图纸格式的模式下，选择标题栏，然后生成块。利用块来编辑图纸格式，效率能高很多。
二、什么是工程视图？

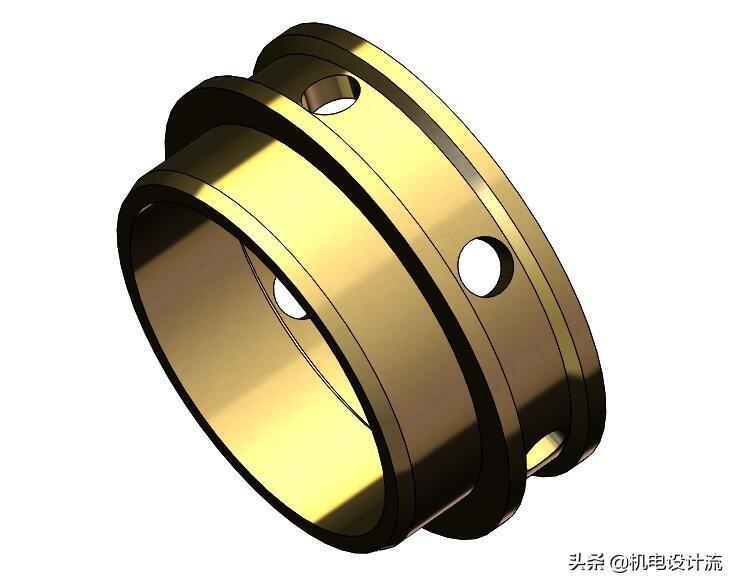

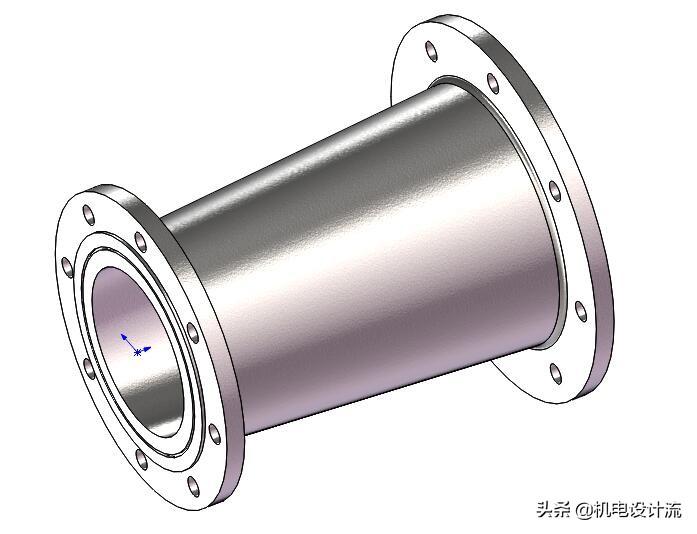

工程视图比较复杂一些，简单的说就是我们视图。包括标准三视图、投影视图、相对视图、辅助视图、断裂视图、剖视图、钣金平板模式等等。每一个视图都是一个工程视图。同一张图纸可以有很多个工程视图。这些工程视图可以使一个零件上的，也可以不是一个零件的。如下图两个零件

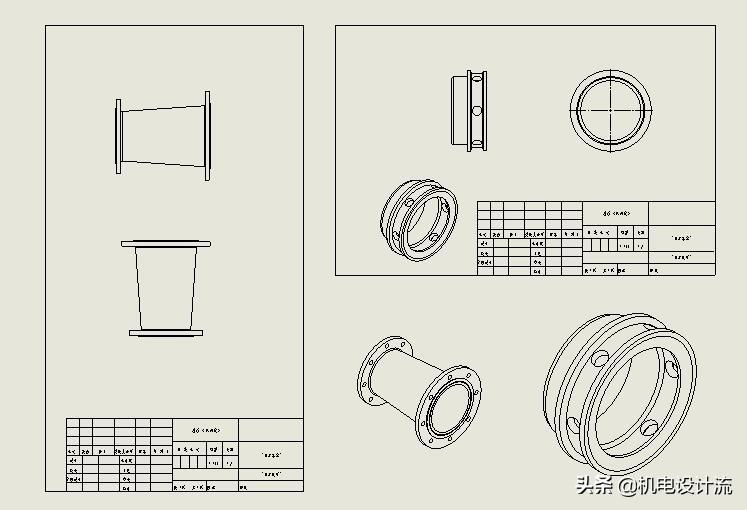

这两个零件图的视图可以出现在一张图纸上。

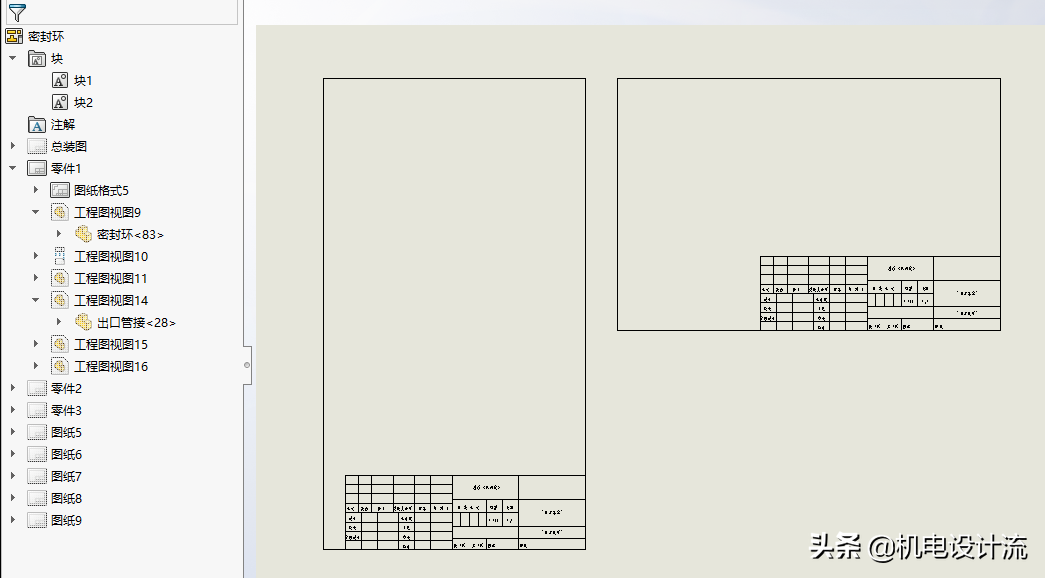

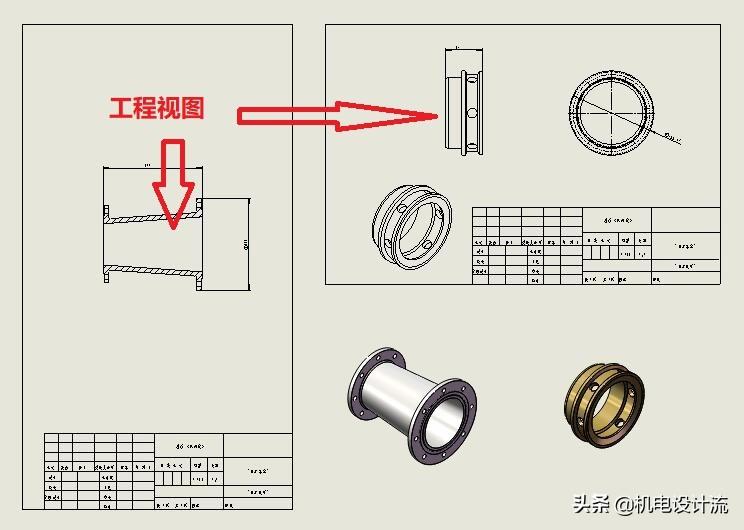

如何实现这个操作？先编辑图纸格式创建两个图纸格式。然后在添加工程视图。工程视图如何添加？视图调色板里，点下图蓝色方框里的三个点，有惊喜，可以让你选择零件图。
有些视图是先要绘制草图的。如剖视图、旋转剖视图、局部视图、断开的剖视图、裁剪视图、空白视图等等的视图。工程视图的设置。

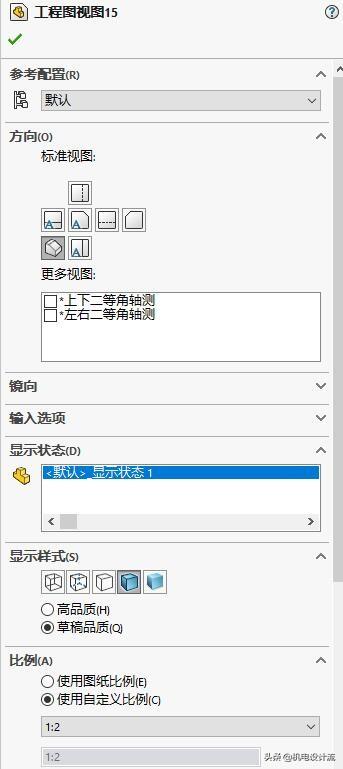

设置工程视图需要激活工程视图才能实现。单击视图边框内部区域或者设计树中视图名称来激活视图。
工程视图还可以进行所定位置，锁定后，位置位置不可移动。

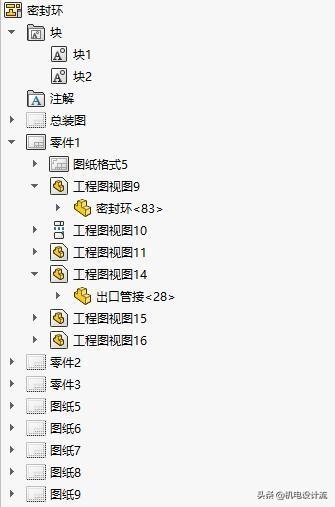

工程视图具有父子关系：工程视图某些特性可以在视图之间的共享。可以从已有视图中创建多个视图，如投影视图、局部视图等等。已有的视图就是新视图父视图。
三、什么是视图锁焦？什么是图纸锁焦？

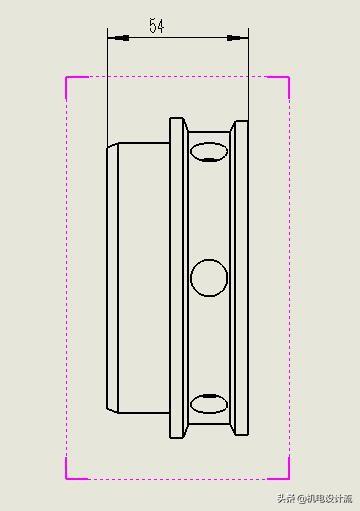

1、视图锁焦：视图锁焦后，即使在靠近其他视图位置上绘制的几何体也会与锁焦视图相关，确保所绘草图元素始终从属于激活的视图。被锁焦的视图有虚框显示如下
2、图纸锁焦：图纸锁焦可以使草图绘制在图纸上。否者就会绘制在离光标最近的视图上。
关于图纸与图纸格式的一些概念，理解了对于我们设置图纸很有帮助，最起码建立起来一个框架。虽然后面还有标注，注解，材料表、设计表等等添加。但都在框架之内了。后面我在给大家慢慢介绍。可以给个关注，更多精彩内容在后边。学SolidWorks的朋友也可以翻翻我前面的文章。
