1、设计任务书：
设计任务书
学生姓名：班级：学号：
题目：1602A液晶显示万年历设计
一、设计任务： 本设计由数据显示模块、温度采集模块、时间处理模块和调整设置模块四个模块组成。 系统以AT89S52单片机为 控制器，以串行时钟日历芯片DS1302记录日历和时间，它可以对年、月、日、时、分、秒进行计时，还具有闰 年补偿等多种功能。温度采集选用DS18B20芯片，万年历采用直观的数字显示，数据显示采用1602A液晶显示 模块，可以在LCD上同时显示年、月、日、星期、时、分、秒，还具有时间校准等功能。 此万年历具有读取方便、显示直观、功能多样、电路简洁、成本低廉等诸多优点，具有广阔的市场前景。
二、设计要求： （1）用4个按键实现所有功能，计时准确。 （2）可以设定闹钟功能。 （3）有阴历功能，平年闰年准确无误。 （4）液晶能显示年、月、日、星期、时、分、秒、温度。
三、万年历元器件制作清单： 1. 万用板9*15（J2601A） 2. DC电源插口（H0211D） 3. 5v有源蜂鸣器（H0203I） 4. 自锁开关（H0203F） 5. 2.2K电阻*2（H0201D） 6. STC89C52单片机 7. 40脚IC座（H0202A） 8. DS1302芯片（J0805A） 9. 钮扣电池（H0208D） 10. 电池座（H0208C） 11. 8脚IC座（H0202H） 12. LCD1602液晶显示屏（J0802A） 13. 16p单排插针（H0204E） 14. 16p单排母座（H0204E） 15. DS18B20温度传感器（H0203J） 16. 10K排阻（103）（H0202I） 17. 10K电阻*3（H0201C） 18. 10uF电容（H0203H） 19. 按键*4（H0203G） 20. 32.768mhz晶振（H0207C） 21. 1.5k电阻（H0209D） 22. 12M晶振（H0203D） 23. 30Pf瓷片电容*2（H0203C） 24. 9012三极管*2（H0203B） 25. 导线（桌下） 26. 焊锡（桌下） 27. USB电源线或电池盒

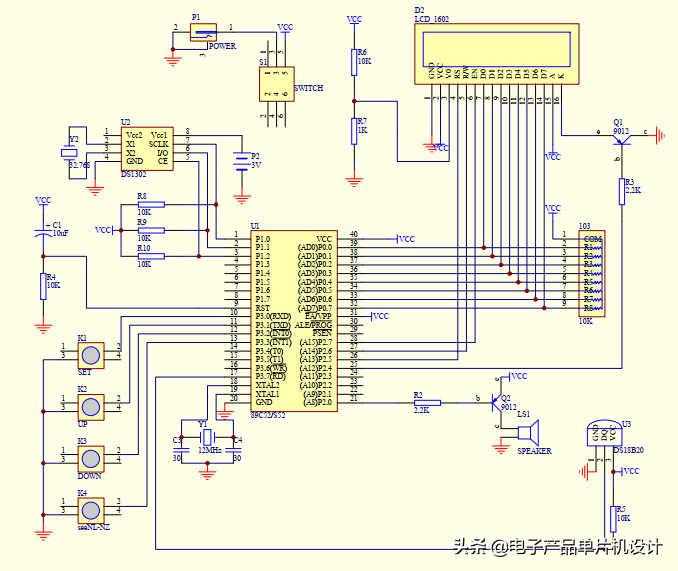

四、51单片机万年历原理图

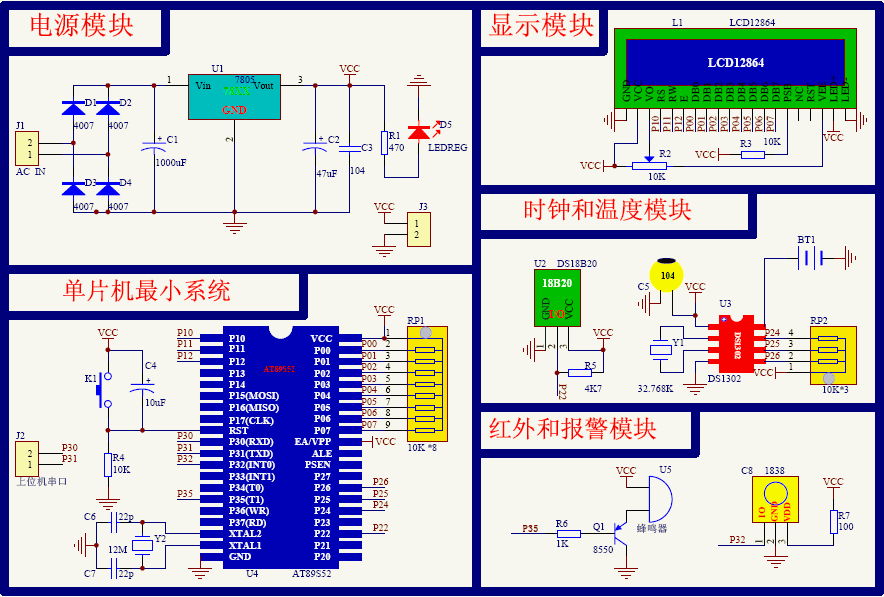

五、51单片机万年历设计模块架构图

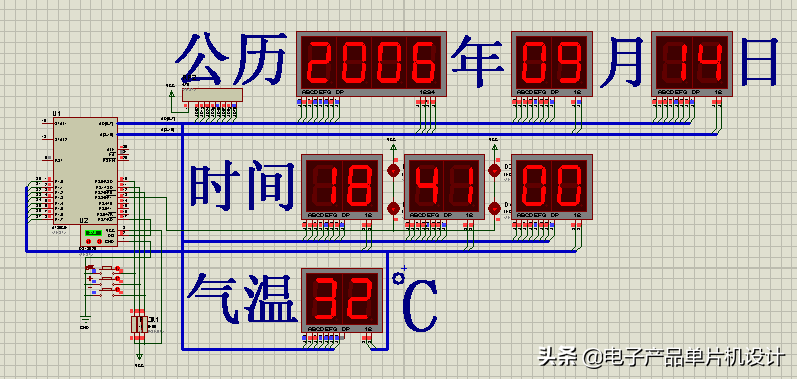

六、51单片机万年历设计仿真图

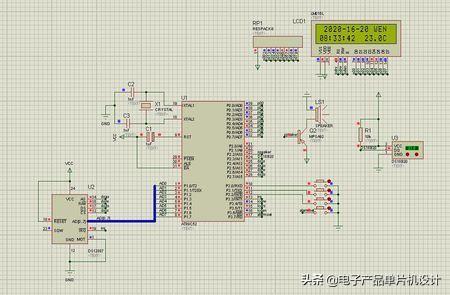

七、51单片机万年历设计1602时钟芯片仿真图

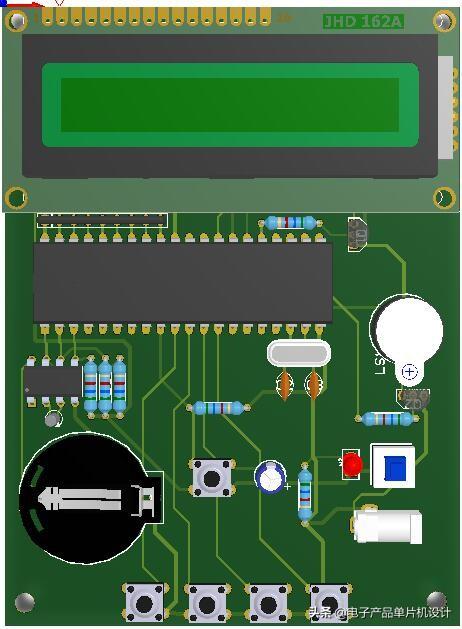

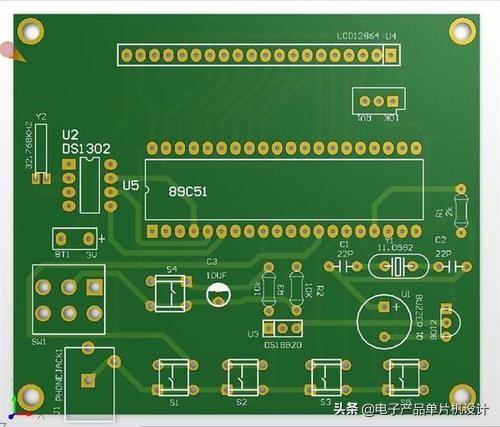

八、51单片机万年历设计PCB设计图

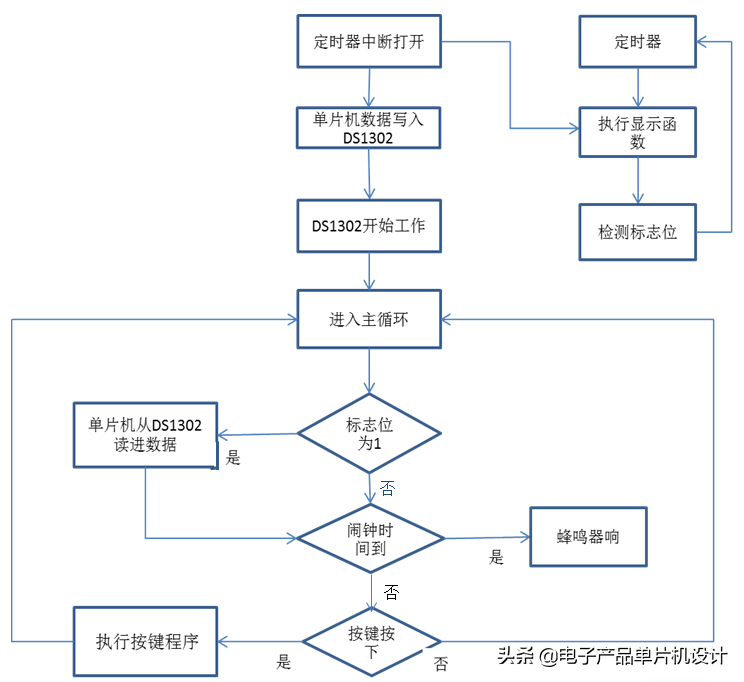

九、51单片机万年历设计程序设计算法图
十、51单片机万年历设计实物图
